Hướng dẫn sử dụng phần mềm quản lý giám sát thông số

1. Giới thiệu phần mềm hệ thống quản lý, giám sát

- Tên phần mềm : MTG-CEMS 2000

- Xuất xứ : MTG/ Việt Nam

- Hệ thống quản lý, giám sát các thông số từ xa trong hệ quan trắc khí thải tự động, liên tục của MTG cung cấp được tính hợp PLC. Các hệ thống máy tính, thiết bị kết nối Internet cài đặt phần mềm MTG-CEMS 2000 để có thể giám sát tổng quan hệ thống quan trắc khí thải tự động, liên tục với các chức năng:

Thu thập các giá trị đo hiện trường để hiển thị tại phòng điều khiển trung tâm, giám sát các thông số đầu ra;

+ Lưu trữ giá trị của các cảm biến theo thời gian để làm tài liệu nghiên cứu cải thiện hệ thống;

Đưa ra các cảnh báo và hành động khi giá trị cảm biến đạt ngưỡng cho phép.

2. Hướng dẫn sử dụng phần mềm hệ thống quản lý, giám sát

- Các hệ thống máy tính mạng cục bộ và máy tính kết nối Internet cài đặt phầm mềm MTG-CEMS 2000 được cấu hình và thiết lập đăng nhập có thể giám sát toàn bộ hệ thống quan trắc khí thải tự động, liên tục.

2.1. Giao diện phần mềm

- Khi khởi chạy phầm mềm quản lý, giám sát hệ thống quan trắc tự động, liên tục sẽ có giao diện bắt đầu như hình 2.1.

111

Hình 2.1 Giao diện phần mềm.

- Tại giao diện này màn hình sẽ hiển thị giá trị của các cảm biến đo được dưới dạng giá trị thực, giá trị % và theo dạng đo mức.

2.2. Thiết lập thông số cơ bản

- Sau khi khởi chạy ứng dụng, tại màn hình chính Chọn tab “Cài đặt” để tiến đến giao diện cài đặt các thông số cơ bản.

11122

Hình 2.2 Vị trí tab công cụ lựa chọn.

- Tại giao diện “Cài đặt” tiến hành cài đặt các thông số cơ bản sau:

+ Giới hạn xả thải cho phép của các thống số đo;

+ Dải đo của thiết bị;

+ Hiệu chỉnh giá trị đo;

1113

Hình 2.3 Giao diện tab "Cài đặt".

2.3. Quản lý dữ liệu

- Dữ liệu sẽ được lưu trữ và giám sát theo thời gian thực. Mọi thay đổi liên quan đến thông số đo sẽ đều được phần mềm ghi lại mỗi phút một lần, đáp ứng các nhu cầu truy xuất thông tin cũng như nghiên cứu đánh giá để cải tiến thiết bị.

- Tại màn hình giao diện chính, Chọn tab “Dữ liệu” để mở bảng lựa chọn thời gian muốn truy xuất dữ liệu.

- Tại bảng thời gian truy xuất dữ liệu, Chọn ngày, tháng, năm và giờ, để thiết lập thời gian mong muốn truy xuất dữ liệu.

1114

Hình 2.4 Giao diện tab “Dữ liệu” và bảng lựa chọn thời gian truy xuất dữ liệu.

- Sau khi thiết lập giá trị thời gian mong muốn truy xuất dữ liệu, Chọn “In” tại bảng thiết lập thời gian để tiến vào giao diện bảng thống kê dữ liệu lưu trữ của hệ thống quan trắc khí thải tự động, liên tục.

1115

Hình 2.5 Bảng thống kê dữ liệu được truy xuất theo giời gian.

2.4. Cảnh báo vượt ngưỡng

- Hệ thống cảnh báo khi giá trị đo vượt quá 70%, 90% và 100% giá trị cho phép, đồng thời đưa ra các phương án tương ứng với từng cảnh báo.

+ Cảnh báo vượt 70% giá trị cho phép, tại giao diện chính thông số vượt ngưỡng cho phép sẽ báo tín hiệu nháy màu vàng tại vị trí hiển thị giá trị đo của thông số đó.

1116

Hình 2.6 Màn hình hiển thị khi có cảnh báo vượt 70% giá trị cho phép.

+ Cảnh báo vượt 90% giá trị cho phép, tại giao diện chính thông số vượt ngưỡng cho phép sẽ báo tín hiệu nháy màu đỏ tại vị trí hiển thị giá trị đo của thông số đó.

1117

Hình 2.7 Màn hình hiển thị khi có cảnh báo vượt 90% giá trị cho phép.

+ Cảnh báo vượt 100% giá trị cho phép, cảnh báo sẽ xuất hiện trong tab Cảnh báo trên màn hình chính và đồng thời đưa ra hoạt động cải thiện giá trị cảm biến. Tại giao diện màn hình chính khi có cảnh báo vượt ngưỡng 100%, Chọn tab “Cảnh báo” để tiến đến giao diện cảnh báo. Tại giao diện cảnh báo vượt ngưỡng 100% giá trị cho phép, thông tin về giá trị vượt ngưỡng sẽ được thể hiện, đồng thời hệ thống sẽ đưa ra các hoạt động cải thiện nhằm khắc phục sự cố.

1118

Hình 2.8 Giao diện tab “Cảnh báo” khi có cảnh báo vượt ngưỡng 100%.

2.5. Đồ thị giá trị của thông số đo theo thời gian

- Tại giao diện màn hình chính, Chọn tab “Đồ thị” để tiến đến giao diện đồ thị giá trị của thông số đo theo thời gian.

- Tại giao diện đồ thị giá trị của thông số đo theo thời gian, màn hình sẽ hiện thị giá trị thông số đo theo dạng đồ thị theo thời gian kèm theo các thông tin cảnh báo vượt ngưỡng tại thời gian cụ thể. Nhằm mục đích giám sát thông số theo thời gian thực, giúp đưa ra đánh giá về hệ thống quan trắc cũng như giám sát và đánh giá hệ thống xả thải của nhà máy,kịp thời phát hiện cũng như xử lý khi có sự cố phát sinh. Quản lý dữ liệu hiệu quả, logic dễ dàng cho việc truy xuất và báo cáo số liệu khi cần thiết.

1119

Hình 2.9 Giao diện đồ thị giá trị thông số đo theo thời gian.

3. Mở rộng hệ thống

- Hệ thống giám sát quan trắc được tích hợp các trạm quan trắc khí, nước trong cùng một xưởng có cùng mạng Lan hoặc các xưởng có vị trí địa lý khác nhau. Để giám sát, quản lý hệ thống nào lựa chọn hệ thống đó trên giao diện khởi chạy phần mềm.

1110

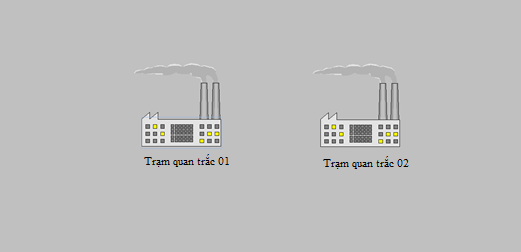

Hình 3.1 Giao diện lựa chọn trạm giám sát quan trắc.

Các hệ thống quan trắc tự động, liên tục có thể kết nối với nhau nhằm mục đích giam sát, quản lý đồng thời các hệ thống quan trắc tự động, liên tục.

11111

Hình 3.2 Giao diện giám sát 2 trạm quan trắc khí thải tự động, liên tục.

      Qua những thông tin mà chúng tôi chia sẻ vừa rồi, nếu còn bất kỳ điều gì băn khoăn, hãy liên hệ đến Hotline của Minh Thành Group để được tư vấn và giải đáp nhé!
